Te ha llegado el Shelly para la persiana o el Sonoff para la luz. Tienes la ilusión por las nubes. Cortas la luz, desmontas el interruptor de la pared con un cuchillo de cocina porque no encuentras el destornillador y… se te cae el alma a los pies.
Te encuentras un nido de cables rígidos, empalmes hechos con cinta aislante pegajosa de hace 20 años y un hueco donde no cabe ni una moneda. Intentar domotizar eso sin las herramientas adecuadas no solo es frustrante: es peligroso. Un cable mal apretado provoca arcos eléctricos, calor y, en el peor de los casos, fuego.
La diferencia entre una instalación que se hace en 15 minutos y una que te lleva toda la tarde sufriendo es tener el material correcto. En esta Masterclass de más de 2.500 palabras, Francisco abre su maletín de electricista para enseñarte qué son los conectores WAGO, por qué necesitas una crimpadora y cómo usar un multímetro para no morir en el intento.

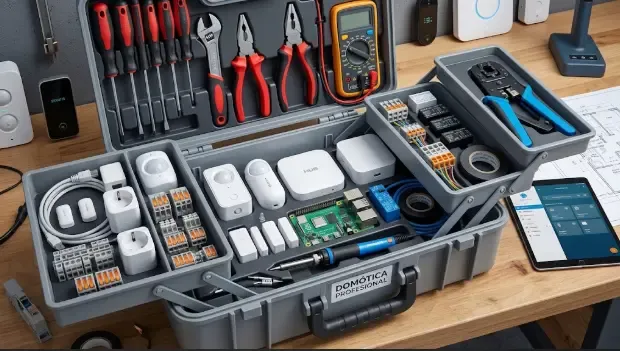

🧰 El Kit «Nivel Dios» de Instalación
Si vas a instalar más de 3 dispositivos, necesitas esto sí o sí:
🧡 El Invento del Siglo
WAGO Serie 221 (Pack Surtido)
Empalmes perfectos en 1 segundo. Palanca naranja para abrir y cerrar. Reutilizables y seguros.
✂️ Pelacables Automático
Jokari o Precisión
Deja de morder los cables. Pela la funda sin cortar ni un solo hilo de cobre. Imprescindible.
⚡ El Ojo que Todo lo Ve
Multímetro Digital (Kaiweets)
Para saber cuál es la Fase y cuál el Neutro cuando los colores están mal. Seguridad total.
🛡️ Seguridad 101: Antes de tocar nada
La electricidad no avisa. Un calambrazo de 230V duele, pero si te quedas «pegado», mata.
REGLA DE ORO: Nunca confíes en que el interruptor está apagado. Baja siempre el magnetotérmico del cuadro general.
Entendiendo tu Cuadro Eléctrico
Para trabajar bien, debes saber qué bajar. No bajes el «General» (IGA) si no quieres dejar a oscuras a toda la familia. Busca los pequeños interruptores (Magnetotérmicos):
- C10 (10 Amperios): Alumbrado (Luces). Este es el que nos interesa para instalar Shellys en interruptores.
- C16 (16 Amperios): Tomas de corriente (Enchufes). Baja este si vas a domotizar un enchufe de pared.
- C20/C25: Lavadora, Horno, Aire Acondicionado.
🧡 La Revolución WAGO: Tira tus clemas
Si abres una caja de empalmes antigua, verás «clemas» blancas de tornillo llenas de cinta aislante. Son el enemigo de la domótica.
- El problema de la clema: Si aprietas poco el tornillo, el cable se suelta con el tiempo, hace chispas y quema el plástico. Si aprietas mucho, guillotinas el cable y se rompe. Además, ocupan muchísimo espacio.

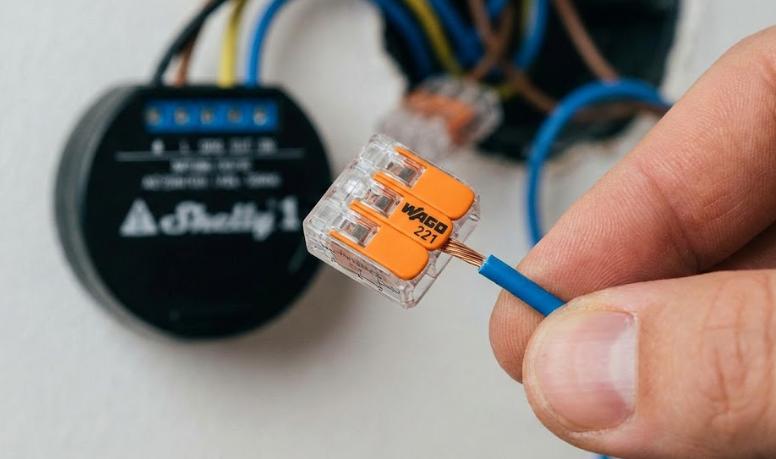

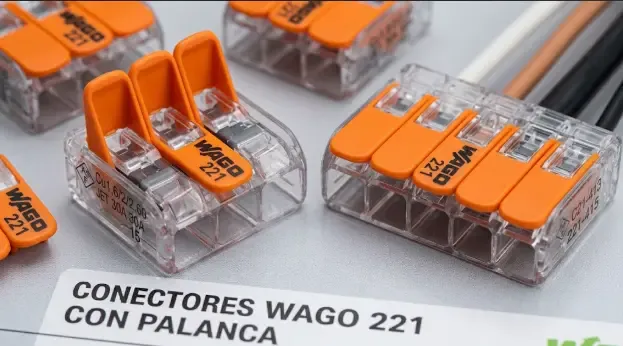

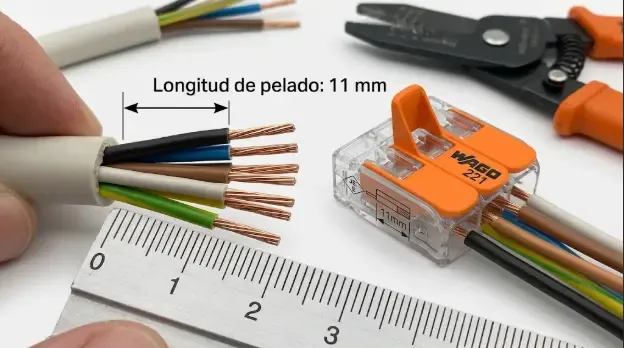

- La solución WAGO 221: Son conectores alemanes con una palanca naranja. Levantas palanca, metes cable, bajas palanca. El sistema interno de muelle hace la presión perfecta y constante para siempre.
¿Qué modelo comprar?

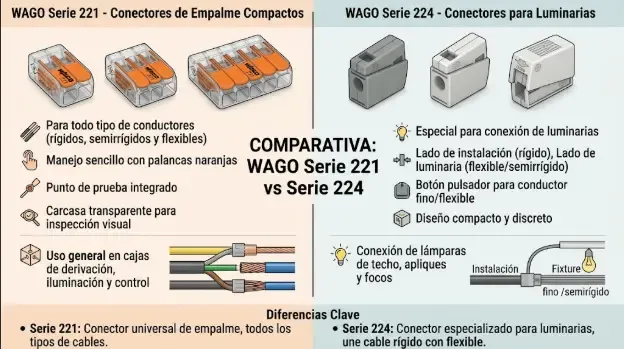

Para domótica, la serie WAGO 221 Compact es la única opción viable:
- 221-412 (2 vías): Para unir dos cables.
- 221-413 (3 vías): El más usado. Entra la corriente, sale hacia el siguiente interruptor y sacas una derivación para tu Shelly.
- 221-415 (5 vías): Para las cajas de registro centrales donde se juntan muchos Neutros.
📏 Cables: La Ciencia del Cobre
Vas a necesitar cable extra para hacer los «puentes» desde el interruptor al relé inteligente. No uses cualquier cable viejo que tengas en el cajón.
Rígido vs Flexible
- Cable Rígido: Un solo hilo de cobre gordo. Es lo que hay en las casas antiguas. Es muy difícil de doblar y ocupa mucho espacio en la caja. Odioso para domótica.
- Cable Flexible: Muchos hilitos finos de cobre. Es dócil, fácil de acomodar detrás del mecanismo. Compra siempre flexible para tus instalaciones.
Sección (Grosor)
En electricidad, el tamaño importa. Si pones un cable fino en un enchufe de horno, se derretirá.
- 1.5 mm²: Para ILUMINACIÓN. Aguanta hasta 10 Amperios. Es el que usarás para Shelly 1, Sonoff Mini, etc.
- 2.5 mm²: Para ENCHUFES (Fuerza). Aguanta hasta 16 Amperios. Úsalo si domotizas un enchufe de pared.
🔧 Nivel Pro: Crimpadora y Punteras (Ferrules)

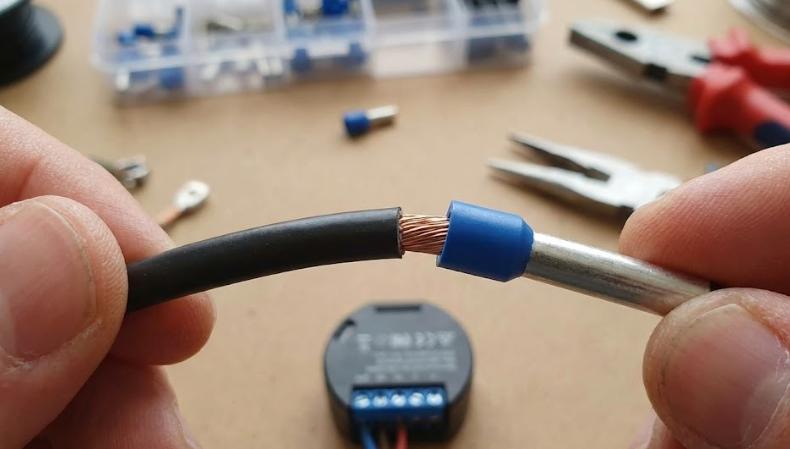

¿Sabías que meter cable flexible directamente en el tornillo de un Shelly es «chapuza»? Al apretar el tornillo, los hilos finos de cobre se aplastan y se rompen, o quedan algunos fuera haciendo mal contacto.La forma profesional es usar Punteras Huecas (Ferrules). Son unos tubitos metálicos que se ponen en la punta del cable y se aprietan con una crimpadora. Convierten la punta flexible en sólida. El contacto es perfecto y seguro.
Un kit de crimpadora + 1200 punteras cuesta unos 20€ y te durará toda la vida. Si vas a instalar más de 5 dispositivos, cómpralo.
🎨 El Código de Colores (Y la realidad)
La teoría dice:
- Fase (L): Marrón, Negro o Gris.
- Neutro (N): Azul.
- Tierra: Verde/Amarillo.
La realidad en casas españolas/latinas antiguas: «Todo es negro» o «Han usado el azul para la fase». Nunca te fíes del color en una instalación vieja.
⚡ Tutorial: Identificar cables con Multímetro
Si abres la caja y ves dos cables negros, ¿cuál es cuál? Necesitas medir.
- Pon el multímetro en modo Voltaje Alterno (V~), escala 600V o 750V.
- Con mucho cuidado (con la luz dada), toca con la punta negra una parte metálica de la caja o un cable de tierra si lo hay.
- Toca con la punta roja uno de los cables negros.
- Si marca ~230V: Ese es la FASE.
- Si marca ~0V: Ese es el NEUTRO o la vuelta de lámpara.
Si no te atreves con el multímetro, usa un Detector de Tensión sin contacto (tipo lápiz). Se pone rojo y pita cuando toca la Fase. Es más seguro para principiantes.
📦 Drama: «El Shelly no cabe»
Es el momento de pánico. Tienes todo conectado, pero al intentar cerrar el interruptor, rebota hacia fuera. La caja estándar es de 40mm de profundidad y está llena.
Solución 1: «Tetris» de cables

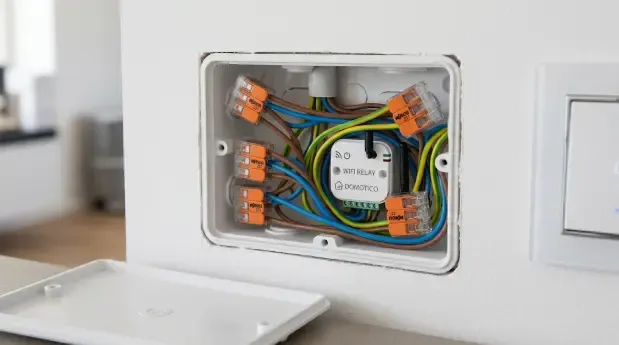

Usa la parte trasera de la caja. Empuja los cables originales hacia el fondo y los lados. Coloca los Wagos en las esquinas. El Shelly debe quedar plano contra el fondo.
Solución 2: Recortar el fondo (Ladrillo)
Si la caja es de plástico y detrás hay ladrillo, puedes (con la luz cortada) romper el fondo de plástico de la caja con un destornillador y picar un poco el ladrillo para ganar 1cm extra de profundidad. A veces eso es todo lo que necesitas.
Solución 3: Caja de Bolsillo (Pladur)
Si tu pared es de pladur (hueca), cambia la caja por una Caja con Bolsillo Lateral. Tienen un compartimento específico para alojar la electrónica. Es la solución más limpia y profesional.
Preguntas frecuentes y Errores comunes
¿Es legal tocar la instalación eléctrica?
En tu propia vivienda, tienes derecho a realizar mantenimiento y sustitución de mecanismos (bricolaje). Lo que no puedes hacer sin boletín es modificar el cuadro general, la acometida o cambiar la potencia. Instalar un relé detrás de un interruptor es perfectamente legal si se hace con seguridad.
¿Puedo usar cable de altavoz o de red?
¡JÁMAS! Los cables de datos o audio tienen una sección ridícula y un aislamiento que no soporta 220V. Si los usas para corriente eléctrica, se derretirán y provocarán un incendio en segundos. Usa solo cable eléctrico certificado CE de 1.5mm o más.
¿Cuántos Wagos necesito comprar?
Para domotizar una habitación estándar (1 interruptor), solemos usar: 1 Wago de 3 vías para la Fase, 1 Wago de 3 vías para el Neutro y a veces 1 de 2 vías para la Tierra. Compra una caja surtida de 50 unidades, se gastan rápido.
¿Qué pasa si mezclo cable rígido y flexible en un Wago?
Esa es la magia de los Wago 221. Están certificados para mezclar tipos de cable. Puedes meter un cable rígido viejo de la pared en el agujero 1 y un cable flexible nuevo en el agujero 2. La palanca asegura el contacto perfecto en ambos.
Tener las herramientas adecuadas convierte una instalación frustrante de 2 horas en un trabajo limpio de 15 minutos. Hazte con un buen kit de Wagos, un pelacables y unas punteras; tu «yo del futuro» te lo agradecerá cuando todo encaje a la primera. ¿Dudas sobre qué cable comprar? Pregúntanos abajo.
