Cableado estructurado para domótica: qué cables pasar en una reforma

Respuesta rápida

Respuesta rápida: para una reforma nueva, Cat6 sigue siendo suficiente para muchas viviendas, especialmente para redes Gigabit y tiradas domésticas normales. Si estás haciendo una reforma integral y el sobrecoste y la dificultad de instalación son asumibles, Cat6A ofrece una infraestructura más preparada para 10 Gb/s. Si vas a utilizar PoE, da especial importancia a que el cable sea de cobre sólido, adecuado para instalación permanente y compatible con la categoría y condiciones térmicas requeridas. En las estancias principales conviene prever 2-4 enlaces Ethernet, además de cableado específico para KNX, DALI, sensores o audio si vas a utilizar esos sistemas. Y no olvides la instalación eléctrica: si estás reformando la instalación y quieres maximizar la compatibilidad futura con relés e interruptores inteligentes, valora con el instalador llevar el neutro a las cajas de mecanismos donde pueda resultar útil. Uno de los errores más habituales es tirar un único cable “por si acaso” y descubrir dos años después que no llega. El blindaje (FTP/SFTP) puede ser útil en entornos con interferencias, pero en la mayoría de viviendas, UTP es suficiente si la instalación es correcta.

La primera vez que vimos una reforma donde el electricista había pasado un solo cable de red por habitación, pensamos: “bueno, al menos tiene uno”. Dos años después, el propietario quería poner una cámara IP en el salón, un punto de acceso en el pasillo y un panel táctil en la entrada. No había suficientes cables. La solución fue añadir switches intermedios, más latiguillos y más puntos de posible avería donde originalmente podía haberse resuelto con cableado permanente. Es una situación que se repite con frecuencia en reformas. Esa lección —más cara en tiempo que en cable— es la que conviene tener presente antes de cerrar las paredes.

Esta guía recoge criterios prácticos de planificación y errores habituales que conviene evitar antes de cerrar paredes, contado desde la experiencia de quien ha metido cable en paredes de verdad, no solo desde el catálogo del fabricante.

¿Qué es el cableado estructurado y por qué importa en domótica?

El cableado estructurado es un sistema que organiza la infraestructura física de cableado de una vivienda, basándose en estándares técnicos como la familia ANSI/TIA-568, la serie ISO/IEC 11801 y, en Europa, la norma equivalente EN 50173, que establecen requisitos para el cableado de cobre, fibra, componentes y prestaciones del sistema. El cableado estructurado permite que las tomas Ethernet —con conector 8P8C, comúnmente llamadas RJ45— formen parte de una infraestructura genérica y reutilizable para distintos servicios y dispositivos compatibles. Hoy una toma puede utilizarse para un ordenador, mañana para una cámara IP, un punto de acceso o un panel domótico, sin tener que sustituir el cableado permanente que discurre por la pared.

En domótica esto importa el doble, porque una casa no se reforma cada dos años. Lo que pases hoy por dentro de la pared puede acompañar a la vivienda durante décadas, mientras que los dispositivos que conectes (Home Assistant, un NAS, una cámara, un controlador KNX) evolucionarán varias veces.

¿Merece la pena cablear frente a ir 100 % inalámbrico?

Esta es probablemente la primera pregunta que te haces: ¿realmente merece la pena meter cables hoy, cuando Zigbee y WiFi parecen resolverlo todo?

La respuesta depende del uso que vayas a darle a la instalación. Para muchos dispositivos de baja velocidad y batería (sensores de puertas, termómetros, etc.), las redes inalámbricas pueden ser una solución muy adecuada. Pero para cámaras IP, puntos de acceso WiFi, televisiones, videoporteros, paneles táctiles y cualquier equipo que consuma ancho de banda o necesite alimentación PoE, el cable sigue siendo muy superior: latencia estable, ancho de banda dedicado, ausencia de interferencias y alimentación eléctrica incluida.

Si tu idea de domótica es poner unas cuantas bombillas y algún enchufe inteligente, quizá no necesites cablear. Si quieres una instalación seria, con videovigilancia, audio multiroom, servidor local y puntos de acceso WiFi distribuidos, el cable puede ser una inversión que evita costes y obras posteriores, especialmente en instalaciones con cámaras, puntos de acceso, servidores o equipos PoE. Para profundizar en este debate, te recomendamos leer nuestra guía completa de domótica cableada vs inalámbrica.

No existe un único cable “para domótica”

La infraestructura de una vivienda inteligente puede combinar Ethernet, cableado de baja tensión, buses específicos, audio y la propia instalación eléctrica. Por eso conviene planificar la canalización según los sistemas que quieras instalar y, sobre todo, dejar margen para futuras ampliaciones.

Cable → para qué sirve → dónde dejarlo (tabla resumen)

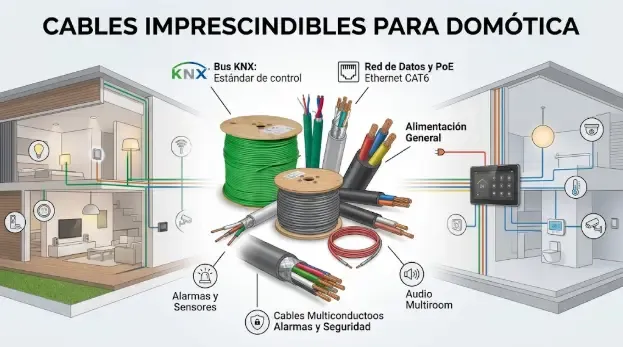

Los cables que conviene prever en tu instalación (2026)

Vamos al grano. Si tienes que priorizar, estos son los tipos de cable que merece la pena prever si quieres que la instalación dure.

1. Cable de red: Cat6 o Cat6A

Para la red de datos, el cable de cobre trenzado sigue siendo la opción más fiable. La pregunta del millón: ¿Cat6 o Cat6A?

• Cat6 es una opción excelente para Gigabit Ethernet hasta 100 m. Puede utilizarse para 10GBASE-T en determinadas condiciones y distancias reducidas, pero si quieres diseñar una instalación nueva con garantía de 10 Gb/s hasta 100 m, Cat6A es la elección adecuada.
• Cat6A está especificado para 10 Gb/s hasta 100 metros y trabaja hasta 500 MHz, frente a los 250 MHz de Cat6. Es más grueso, más rígido y algo más caro.

Nuestra recomendación editorial: Cat6 sigue siendo suficiente para muchas viviendas, especialmente para redes Gigabit y tiradas domésticas normales. Si estás haciendo una reforma integral y el sobrecoste y la dificultad de instalación son asumibles, Cat6A ofrece una infraestructura más preparada para 10 Gb/s. No es una necesidad técnica, sino una decisión de inversión a futuro.

Sobre el blindaje (UTP vs FTP): Para la mayoría de viviendas, Cat6 U/UTP o Cat6A U/UTP de buena calidad y cobre sólido es una opción perfectamente válida. El cable apantallado (FTP/SFTP) merece la pena cuando existen condiciones concretas de interferencia o cuando se puede garantizar correctamente la continuidad del apantallamiento. El blindaje no sustituye a una instalación correcta: debe mantenerse la continuidad del sistema de pantalla y utilizar componentes compatibles cuando corresponda.

Nuestra recomendación de compra: busca siempre cable con conductor de cobre sólido (bare copper), conforme a la categoría especificada (evita CCA, que es cobre revestido de aluminio). Para una instalación permanente de Ethernet y especialmente si vas a utilizar PoE, busca cable de cobre sólido que cumpla la categoría declarada y evita CCA. El CCA presenta mayor resistencia eléctrica y no debe tratarse como equivalente al cableado de cobre conforme a las normas de cableado. Si optas por Cat6A, un conductor sólido de aproximadamente 23 AWG es habitual en cableado fijo. Más que perseguir un calibre concreto, comprueba que el fabricante especifique claramente la categoría, la construcción y las prestaciones del cable.

Referencia: la distinción entre categorías Cat6 y Cat6A para 10GBASE-T está documentada en la norma ISO/IEC 11801-1, que establece los requisitos de canal y enlace para cada categoría.

DIGITUS Cat 6A U/FTP AWG23 LSZH - Bobina 305m

Cable de red profesional de categoría 6A con conductor de cobre sólido AWG23, blindaje U/FTP (por pares + global) y cubierta LSZH libre de halógenos. Soporta 10 Gbps y 500 MHz, ideal para instalaciones fijas en viviendas con domótica avanzada, puntos WiFi 6/7, cámaras IP y servidores locales.

★★★★★ 4.5 (Valoración editorial)

Ver en Amazon

Dónde ponerlo: como regla orientativa, una toma de red en cada estancia y dos en las principales. En salón y oficina, 4 tomas pueden ser una buena previsión si habrá varios equipos cableados. Los puntos de acceso Wi-Fi, las cámaras y otros dispositivos PoE conviene planificarlos como enlaces independientes y colocarlos donde realmente necesiten cobertura o alimentación.

2. Cable de baja tensión / multipolar según sistema

No todo en domótica es IP. Muchos sistemas de seguridad (contactos magnéticos, sensores de movimiento cableados, pulsadores, alarmas) funcionan con señales de baja tensión. Para estos casos necesitas un cable multipolar.

Para sensores, contactos, pulsadores y determinados sistemas de seguridad puede ser útil dejar cable multipolar de baja tensión. La sección y el número de conductores deben elegirse según el sistema que vayas a instalar: no existe un cable multipolar universal para KNX, DALI, RS-485, alarmas y sensores convencionales. Cada fabricante de sistemas de bus recomienda su propio cableado específico.

⚠️ No recomiendo pasar un único tipo de cable multipolar “para todo”. Si todavía no has decidido el sistema, es preferible dejar canalización de reserva antes que elegir un cable al azar. Si vas a instalar KNX, DALI, Modbus u otro bus específico, no sustituyas su cable recomendado por un multipolar genérico. Cada sistema tiene sus propios requisitos de cableado, sección, aislamiento y topología. Planifica y pasa el cable indicado por el fabricante o por la especificación técnica del sistema.

⚠️ Recomendación de compra: evita CCA en instalaciones permanentes cuando necesites un cable de cobre con prestaciones previsibles, y comprueba siempre la ficha técnica del fabricante. Asegúrate de que el cable especifique conductor de cobre y las características adecuadas para el sistema que vas a instalar.

Dónde ponerlo: a todas las puertas y ventanas principales, pulsadores de entrada, sensores de presencia cableados y central de alarma.

3. Cable de altavoz (si prevés audio)

Si en tu proyecto de domótica incluyes audio distribuido (altavoces de techo, cine en casa, música en terraza), entonces necesitas cable de altavoz. No es obligatorio, pero si lo dejas preparado ahora, el coste es mínimo comparado con tener que hacer rozas después.

Busca un cable de altavoz de cobre, con una sección adecuada a la longitud y potencia del sistema. La sección del cable debe elegirse principalmente según la longitud de la tirada, la potencia del sistema y la impedancia de los altavoces. Para muchas instalaciones domésticas y distancias moderadas, 2×1,5 mm² puede ser suficiente. En tiradas largas, altavoces de baja impedancia o sistemas más exigentes puede ser necesario aumentar la sección. Para sistemas de audio sobre IP (PoE), en cambio, solo necesitas Ethernet.

Referencia: el cálculo de la sección de cable de altavoz en función de la longitud y la impedancia se basa en la caída de tensión admisible y la resistencia del conductor, principios recogidos en las normas de instalaciones eléctricas.

PureLink SP052-100 Cable de Altavoz 2×1,5 mm² OFC 99,9% - 100m

Bobina de 100 metros de cable de altavoz con conductores de cobre libre de oxígeno al 99,9%. Sección 2×1,5 mm², ideal para instalaciones fijas de audio multiroom, altavoces de techo y sistemas de cine en casa.

★★★★★ 4.6 (Valoración editorial)

Ver en Amazon

Dónde ponerlo: desde el punto central de audio (que puede ser el rack o un lugar específico) hasta las ubicaciones de los altavoces (salón, cocina, baños, terraza).

Presupuesto orientativo: ¿cuánto cuesta dejar preparada la instalación?

Los siguientes importes son únicamente una referencia de orden de magnitud y pueden variar considerablemente según la marca, la disponibilidad, la zona y la fecha de compra. No debe utilizarse como presupuesto de referencia contractual.

Una de las preguntas más habituales es cuánto dinero hay que desembolsar para dejar una casa cableada durante una reforma. Como orientación, una instalación doméstica de este tamaño puede moverse desde unos cientos de euros en materiales si ya existen canalizaciones y parte de la infraestructura, hasta superar ampliamente los 1.500 € cuando hay que añadir muchos puntos, canalizaciones, mano de obra y equipamiento de red.

Factores que influyen en el coste:

• Número de puntos de red: cada toma adicional implica más cable, roseta y mano de obra.
• Longitud de las tiradas: una vivienda grande o de varias plantas necesita más cable y más tiempo de instalación.
• Estado de la obra: si ya estás en reforma, el coste adicional de pasar cables es mínimo; si hay que abrir rozas, se dispara.
• Tipo de cable: Cat6A es más caro y rígido que Cat6.
• Mano de obra: un electricista convencional puede tener tarifas diferentes a un instalador especializado en redes o domótica.

Ejemplo práctico orientativo para una vivienda de 100 m² con 12 puntos de red, rack de 9U, switch PoE y cable Cat6A:

• Cable Cat6A U/UTP (305 m): ~150-200 €
• Rosetas y patch panel: ~100-150 €
• Rack de pared: ~100-150 €
• Switch PoE 16 puertos: ~200-300 € (los precios pueden variar especialmente según el estándar PoE, el presupuesto total de potencia, la velocidad de los puertos y las funciones de gestión)
• Mano de obra (electricista o instalador): ~500-800 € (depende de la complejidad)

Total estimado orientativo: 1.050-1.600 €

En una reforma abierta, el coste incremental de añadir algunas líneas y tubos adicionales suele ser mucho menor que el coste de hacerlo después. Si tu electricista ya está trabajando en la reforma, el coste adicional de pasar unos cables extra suele ser marginal comparado con tener que abrir paredes después.

Y no olvides la instalación eléctrica: deja neutro en las cajas

Este punto no es cableado estructurado, pero es una de las preguntas que más nos hacéis cuando estáis planificando una reforma: ¿qué tengo que dejar en los interruptores para poder poner domótica después?

Si estás reformando la instalación y quieres maximizar la compatibilidad futura con relés e interruptores inteligentes, valora con el instalador llevar el neutro a las cajas de mecanismos donde pueda resultar útil. Muchos relés e interruptores inteligentes empotrables necesitan neutro para funcionar, aunque también existen modelos diseñados específicamente para instalaciones sin neutro.

Si no dejas neutro, tendrás que limitarte a soluciones compatibles con instalaciones sin neutro, lo que puede reducir la variedad de dispositivos disponibles y, dependiendo del producto y de la carga, imponer condiciones adicionales de instalación. Llevar el neutro a las cajas es un cable adicional que en obra cuesta muy poco y te abre un mundo de posibilidades.

⚠️ La modificación o ejecución de la instalación de 230 V debe realizarla un profesional habilitado cuando corresponda y conforme al REBT. No realices trabajos eléctricos sin los conocimientos y cualificaciones adecuados.

¿Merece la pena dejar tubo para fibra óptica?

Sí, especialmente si estás haciendo obra nueva o una reforma importante. Aunque hoy tu red doméstica utilice Ethernet de cobre, dejar una canalización vacía desde el punto de entrada de telecomunicaciones hasta el armario de comunicaciones puede permitir instalar fibra en el futuro sin volver a abrir paredes.

Esto encaja perfectamente con la filosofía de dejar tubos vacíos de reserva. La normativa ICT española (RD 346/2011) contempla canalizaciones y conductos de reserva dentro de las infraestructuras comunes de telecomunicaciones. En una vivienda unifamiliar privada, esta referencia no significa que tengas que reproducir una ICT completa: aquí la recomendamos como criterio de diseño, mientras que las obligaciones concretas dependerán del tipo de edificio y de la instalación.

Referencia: RD 346/2011, de 11 de marzo, por el que se aprueba el Reglamento de Infraestructuras Comunes de Telecomunicaciones.

Cómo planificar el cableado domótico de una vivienda paso a paso

Si estás haciendo una reforma, este mini-HOWTO te ayudará a organizar el proceso sin perderte.

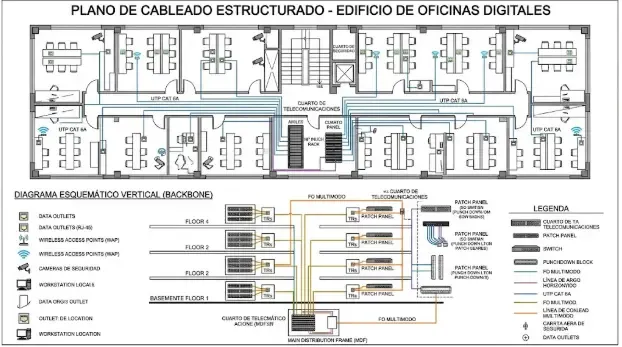

1. Haz un plano de la vivienda. Marca todas las estancias, pasillos, exteriores y el punto donde irá el armario de comunicaciones (rack) o, si no usas rack, el lugar donde centralizarás los cables de red.

2. Marca en el plano todos los dispositivos que prevés. Cámaras IP, puntos de acceso WiFi (AP), televisores, ordenadores, videoporteros, paneles táctiles, altavoces, sensores de puertas/ventanas, etc. Piensa también en posibles usos futuros.

3. Decide cuántos enlaces Ethernet necesita cada zona. Usa la tabla de la sección siguiente como guía. Recuerda que un enlace Ethernet puede servir para varios usos, pero si puedes poner más de uno, hazlo.

4. Lleva todos los cables de red al punto central. En una instalación doméstica convencional de cableado estructurado, lo habitual es llevar los enlaces horizontales al armario o punto central de comunicaciones, donde se terminan en el patch panel y se conectan al switch mediante latiguillos.

5. Deja tubos de reserva. Coloca varios tubos corrugados vacíos desde el armario de comunicaciones (y desde otros puntos estratégicos) hasta zonas como desvanes, registros o pasillos. Te permitirán añadir fibra, nuevos cables o cambiar de tecnología en el futuro sin obras.

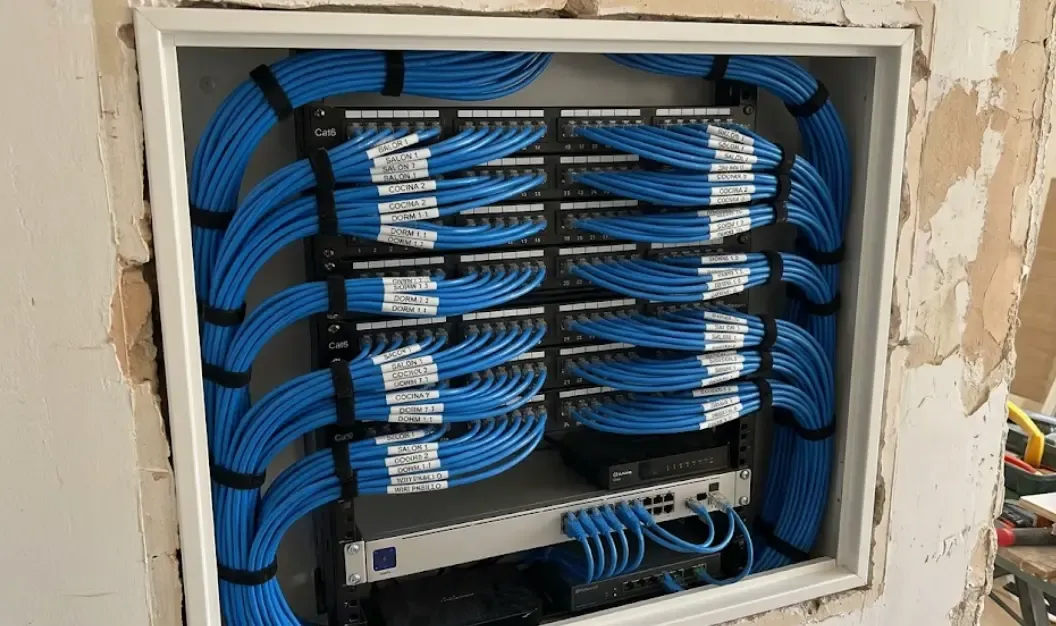

6. Etiqueta y comprueba cada línea antes de cerrar paredes. Pon etiquetas en ambos extremos de cada cable con el nombre de la estancia y el número de toma. Usa un tester para verificar que cada línea tiene continuidad y que no hay pares cruzados. Un tester básico comprueba continuidad y errores de cableado, pero no certifica que el enlace cumpla Cat6/Cat6A ni que pueda funcionar a 10 Gb/s. Para comprobar que el enlace cumple realmente una categoría de cableado y sus parámetros de transmisión se necesita un certificador de cableado adecuado.

¿Quién debe hacer esta instalación? Un electricista convencional puede pasar los cables y dejarlos en las cajas de registro, pero para la terminación en el patch panel, la comprobación con tester y la organización del rack, puede ser útil contar con un instalador especializado en redes o domótica. Si tu electricista está acostumbrado a hacer instalaciones de red, perfecto; si no, plantéate contratar a un profesional para la parte de terminación y puesta en marcha.

Dónde merece la pena dejar tomas de red

Antes de ver la tabla, una guía rápida de los puntos más habituales:

• Salón / TV: 2-4 enlaces (TV, consola, reproductor de streaming, etc.). Ten en cuenta que muchos dispositivos de streaming (como Chromecast o Fire TV) funcionan perfectamente por Wi-Fi, pero si puedes, deja una toma para futuros equipos que requieran cable.
• Despacho / oficina: 2-4 enlaces (ordenador, impresora, NAS, switch).
• Techo / pasillos: 1 enlace por cada punto de acceso WiFi (AP) que vayas a instalar.
• Cámaras IP: 1 enlace por cámara (exterior e interior).
• Entrada / videoportero: 1 enlace para el videoportero IP o panel táctil.
• Exterior / porche: 1-2 enlaces para cámaras y/o AP exterior.
• Cocina: 1-2 enlaces para futuros electrodomésticos smart.
• Dormitorios: 1 enlace como mínimo si quieres una infraestructura cableada; 2 si prevés TV, escritorio, teléfono IP, AP u otro dispositivo.

Regla de oro: piensa en puntos de red, no en dispositivos actuales. Un enlace Ethernet puede servir para una TV, un ordenador, una cámara, un punto de acceso, un panel domótico o cualquier otro dispositivo Ethernet compatible. Los enlaces de techo para AP y los enlaces dedicados a cámaras se contabilizan como puntos de red aunque no sean necesariamente tomas visibles en una pared.

¿Cuántos enlaces Ethernet dejar por habitación? (tabla práctica)

La cantidad depende del uso de cada estancia, pero como regla práctica conviene pensar en puntos de red, no únicamente en habitaciones.

Nota: El audio es independiente de los enlaces de red; si no prevés audio, no es necesario. La tabla separa red y audio para que puedas planificar cada cosa por separado.

Regla práctica: al menos una toma de red por estancia, dos en las principales. Estas cifras son recomendaciones prácticas, no requisitos normativos ni una prescripción universal. En una reforma importante, es preferible sobredimensionar las canalizaciones y añadir alguna línea de reserva en las zonas donde puedan aparecer cámaras, puntos de acceso, paneles, TV o equipos de red.

La regla más importante: no diseñes el cableado pensando solo en los dispositivos que tienes hoy. Diseña pensando en los puntos donde podrías necesitar red dentro de 10 o 15 años.

¿Qué dispositivos conviene alimentar por PoE?

Si vas a utilizar Power over Ethernet (PoE), planifica el cableado desde el principio para:

• Cámaras IP (exteriores e interiores).
• Puntos de acceso WiFi (AP) en techos o paredes.
• Videoporteros IP.
• Paneles táctiles o dispositivos de red compatibles.

En estos casos, un cableado Ethernet de cobre adecuado permite transportar datos y alimentación por el mismo cable cuando el dispositivo y la infraestructura PoE son compatibles. No basta con que el dispositivo sea Ethernet: comprueba qué estándar PoE necesita y que el switch o inyector sea compatible. Asegúrate de que tu switch tenga puertos PoE o de que añadas inyectores PoE donde sea necesario. No diseñes el PoE solo pensando en la cámara o AP: comprueba también el presupuesto PoE total del switch. Un switch puede tener, por ejemplo, puertos PoE suficientes pero no disponer de potencia total suficiente para alimentar simultáneamente todos los dispositivos a su máxima demanda.

Referencia: el estándar IEEE 802.3af/at/bt define los niveles de PoE y sus requisitos de alimentación. La compatibilidad entre dispositivos y switches debe verificarse según estos estándares.

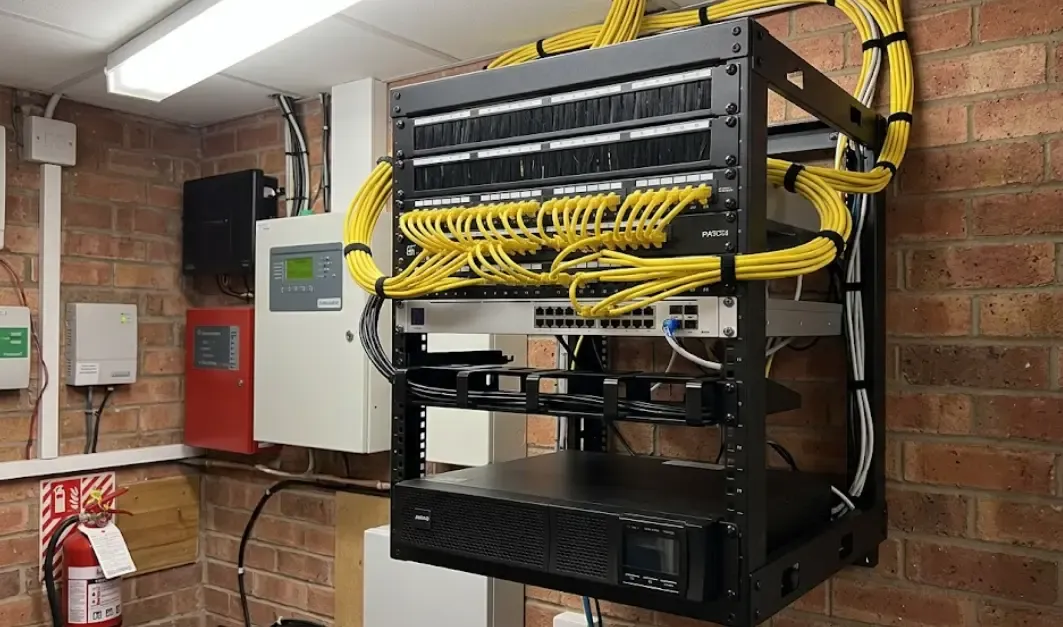

El cerebro de la instalación de red: armario rack y patch panel

En una instalación de cableado estructurado, lo recomendable es terminar el cableado permanente en un patch panel o sistema de terminación equivalente y utilizar latiguillos entre este y el switch. Para audio y buses específicos, la centralización puede ser diferente; planifícala según el sistema que elijas y sus requisitos de instalación.

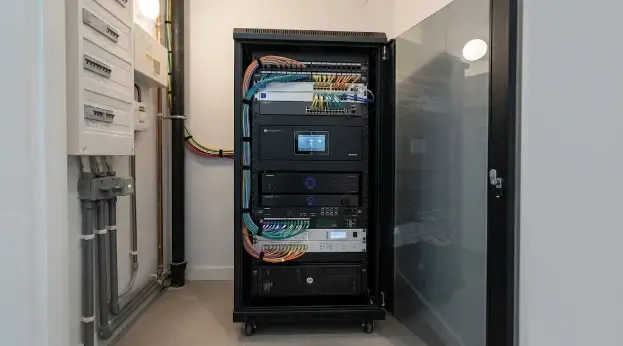

Armario rack: el contenedor

Para una vivienda pequeña o una instalación sencilla, un rack de pared de 6U a 9U puede ser suficiente si solo vas a alojar patch panel, switch, router y pequeños equipos. Si vas a incorporar NVR, NAS, SAI, servidor, equipos PoE o quieres margen para futuras ampliaciones, conviene subir de tamaño. Ojo: un rack de 400 mm de profundidad puede servir para electrónica de red compacta, pero no debes asumir que cualquier NAS, servidor o SAI cabe en él. Comprueba siempre la profundidad útil, la ventilación y el peso antes de comprar el armario.

Extralink Armario Rack de Pared 9U 19'' - 400mm

Armario rack de 9U con profundidad de 400 mm, montaje en pared o suelo, puerta de vidrio y capacidad de 60 kg. Espacio suficiente para patch panel, switch, router y pequeños equipos; comprueba la profundidad útil antes de instalar un mini servidor, NVR, NAS o SAI.

★★★★★ 4.4 (Valoración editorial)

Ver en Amazon

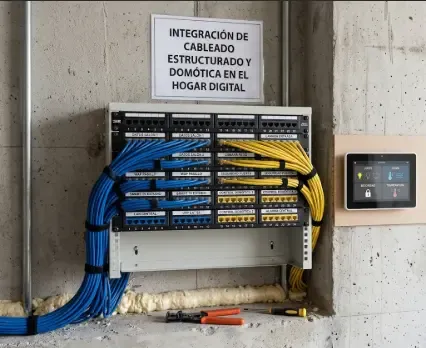

Patch panel: la organización

Un patch panel es una fila de conectores donde terminan todos los cables que vienen de las paredes. Permite una instalación limpia y facilita cambios futuros sin tocar el cable empotrado.

deleyCON CAT6a Patch Panel 24 Puertos Blindado

Panel de parcheo de 24 puertos Cat6a, blindado, para rack de 19''. Compatible con T568A y T568B. Incluye etiquetas numeradas y tornillos de montaje. Ideal para organizar las líneas de una vivienda con domótica.

★★★★★ 4.5 (Valoración editorial)

Ver en Amazon

Terminación del cable fijo: no hagas del cable de pared un latiguillo

El cable Cat6/Cat6A que discurre por las paredes debe tratarse como cableado permanente. Lo recomendable es terminarlo en un patch panel (en el lado del rack) y en tomas o keystones (en cada habitación), utilizando conectores adecuados para cable sólido. Los latiguillos que conectan el patch panel con el switch son otra cosa y normalmente utilizan cable flexible multifilar.

Elige T568A o T568B y mantenlo igual en ambos extremos del enlace. En una instalación nueva, cualquiera de los dos puede utilizarse siempre que se mantenga la misma convención de forma consistente.

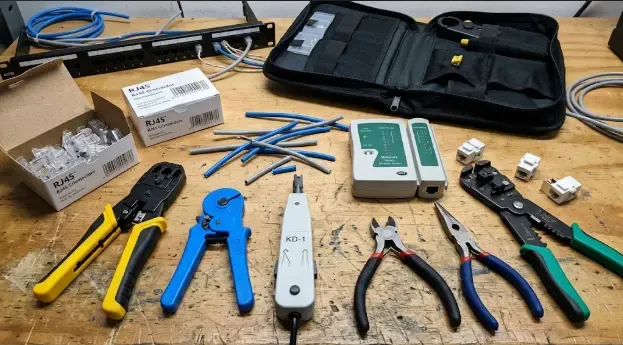

Herramientas para instalar y comprobar el cableado

Para una instalación doméstica puedes necesitar estas tres herramientas, aunque no todas son imprescindibles si el cableado fijo lo termina un instalador.

1. Crimpadora (solo si vas a fabricar latiguillos)

Una crimpadora puede ser útil si quieres fabricar tus propios latiguillos RJ45, pero no es la herramienta principal para terminar el cableado fijo de la vivienda.

VCELINK Kit de Crimpadora RJ45 + Tester

Kit completo con crimpadora ergonómica, pelacables, probador de red y 20 conectores RJ45 Cat6. Ideal para fabricar tus propios latiguillos de red, no para el cableado fijo de pared (que requiere punch-down).

★★★★★ 4.4 (Valoración editorial)

Ver en Amazon

2. Tester de cables

Para verificar que cada línea funciona antes de cerrar la pared, un tester es una inversión mínima con un retorno enorme.

VCELINK Comprobador de Cables de Red RJ45

Tester con unidad principal y remota que permite comprobar continuidad, pares cruzados y cortocircuitos en cada línea. Imprescindible para verificar que cada punto funciona antes de cerrar la pared.

★★★★★ 4.3 (Valoración editorial)

Ver en Amazon

3. Herramienta de inserción (punch down)

Para terminar los cables en el patch panel y en las rosetas de pared, necesitas una herramienta de impacto. No es cara y marca la diferencia entre una instalación profesional y una chapuza.

VCELINK Herramienta de Impacto Punch Down CAT7/CAT6/CAT5

Herramienta de impacto para terminar cables de red en patch panels, módulos Keystone y rosetas con conexión LSA/Krone. Dispone de cuchilla de inserción y corte para realizar la terminación de los hilos de forma rápida y limpia. Ideal para instalaciones Ethernet domésticas.

★★★★★ 4.6 (Valoración editorial)

Ver en Amazon

Errores comunes (y cómo evitarlos)

Error #1: No dejar tubo de reserva

El problema: Cerrar la obra sin dejar tubos vacíos para futuras ampliaciones. La solución: Deja varios tubos de reserva, especialmente entre el armario de comunicaciones y las zonas desde las que pueda ser necesario ampliar la instalación. En una vivienda grande o de varias plantas, conviene sobredimensionar las canalizaciones desde el principio.

Error #2: Compartir canalización con 230 V sin comprobar la solución adecuada

El problema: llevar cables de datos junto a conductores de energía sin tener en cuenta la separación, compartimentación, aislamiento y condiciones de instalación aplicables. La solución: no des por hecho que Ethernet y 230 V pueden compartir cualquier tubo o canalización. En una reforma, la opción más sencilla y segura suele ser utilizar canalizaciones independientes para energía y telecomunicaciones. Cuando sea necesario cruzar o aproximar recorridos, la solución debe respetar las condiciones aplicables al tipo de instalación y a los cables utilizados. Importante: utilizar cable apantallado puede ayudar frente a determinadas interferencias electromagnéticas, pero no sustituye por sí solo las exigencias de separación, aislamiento o compartimentación de la instalación. Si tienes dudas, consulta al instalador responsable de la instalación eléctrica y de telecomunicaciones.

Referencia normativa: las condiciones de instalación deben comprobarse conforme al REBT y a las instrucciones técnicas aplicables al tipo concreto de canalización y cableado.

Error #3: Usar cable CCA para PoE o largas distancias

El problema: El CCA presenta una resistencia eléctrica superior a la del cobre de igual sección, por lo que no debe tratarse como equivalente al cableado de cobre utilizado para instalaciones Ethernet conformes. La solución: Para cualquier instalación PoE, y especialmente en tiradas largas, usa cable de cobre sólido y evita CCA.

Error #4: No etiquetar los cables

El problema: 24 cables sin identificar. La solución: Etiqueta cada cable en ambos extremos con el nombre de la estancia y número de toma.

Error #5: No respetar el radio de curvatura ni la tensión de tiro

El problema: Doblar el Cat6A en ángulos cerrados, aplastarlo con bridas demasiado apretadas o tirar de él con excesiva fuerza puede dañar el cable y degradar la señal. La solución: Respeta siempre el radio de curvatura y la tensión máxima de tiro indicados por el fabricante. En cables de mayor diámetro, como algunos Cat6A, las curvas cerradas y una tensión excesiva pueden afectar a las prestaciones del enlace.

Mi recomendación para una reforma en 2026

Si estás planificando una vivienda nueva o una reforma integral, esta es la configuración que recomendaríamos como punto de partida:

• Cable de red: Cat6 o Cat6A de cobre sólido para enlaces permanentes.
• Enlaces Ethernet: 2-4 enlaces en salón y despacho; 1-2 en dormitorios; 1 enlace dedicado por punto de acceso WiFi; 1 enlace dedicado por cámara IP.
• Tubos de reserva: entre el armario de comunicaciones y zonas estratégicas (desván, registros, pasillos).
• Terminación: patch panel + keystones o rosetas.
• Instalación eléctrica: valorar con el instalador llevar el neutro a las cajas de mecanismos donde pueda resultar útil.
• Sistemas de bus: cable específico para KNX/DALI/Modbus solo si vas a utilizar esos sistemas; si no, deja tubos vacíos.
• Etiquetado y documentación: etiqueta todos los enlaces y conserva un plano con la numeración.

Esta lista no es una norma, sino un punto de partida que deberás adaptar a tu vivienda y a tus necesidades.

FAQ

Conclusión

Un cableado estructurado bien planteado es la diferencia entre una domótica que crece contigo durante años y una que te obliga a picar paredes cada vez que añades un dispositivo. La clave no es solo el cable que elijas, sino pensar en puntos futuros, no en dispositivos actuales.

Tu misión esta semana: coge el plano de tu vivienda, marca cada pared donde algún día podrías querer algo enchufado, y cuenta cuántas líneas necesitas de verdad. Ese plano, más que cualquier cable concreto, es lo que va a ahorrarte dinero y disgustos.
