Ya controlas las luces y la calefacción, pero tus ventanas siguen siendo «tontas». Domotizar las persianas no es solo un lujo para no levantarse del sofá; es una herramienta clave de climatización y ahorro (bajarla en verano para que no entre calor) y seguridad (simulación de presencia).
¿Tengo que cambiar el motor entero? ¿Tengo que romper la pared? La respuesta es NO. Con un pequeño relé WiFi como el Shelly Plus 2PM (unos 25€), puedes convertir tu pulsador de pared viejo en inteligente. En esta guía, Francisco te enseña el cableado seguro y María la calibración perfecta.
🛠️ Lista de la Compra: Lo necesario
No te compliques, esto es lo que funciona mejor y cabe en la caja:
- 🏆 El Relé (Imprescindible): Shelly Plus 2PM
(Pequeño, seguro y con doble canal para subir/bajar). - 💰 Opción Táctil: LoraTap WiFi
(Si prefieres cambiar la tecla entera por una de cristal). - 🔌 Material Eléctrico: Cable 1.5mm y Clemas Wago
(Imprescindibles para hacer los empalmes seguros).
⚡ ¡PELIGRO! Advertencia del equipo de Ayudadomótica
Vamos a trabajar con 220V dentro de una caja de mecanismos pequeña. Un error aquí puede provocar un cortocircuito o una descarga peligrosa.
REGLA DE ORO: Baja el automático general de la casa antes de destornillar nada.
Si no tienes experiencia básica con cables, llama a un electricista para que instale el primer módulo y tú configuras el resto.
🤔 Opciones: ¿Interruptor WiFi o Relé Oculto?
Para domotizar una persiana motorizada tienes dos caminos principales:
A. Interruptor Táctil
Sustituyes tu tecla física por una de cristal táctil con WiFi (Marcas como LoraTap o Tuya).
- ✅ Pro: Fácil de entender. Estética moderna.
- ❌ Contra: Rompe la estética si el resto de tus enchufes son distintos. Tacto de cristal (no físico).
B. Relé Oculto (Shelly)

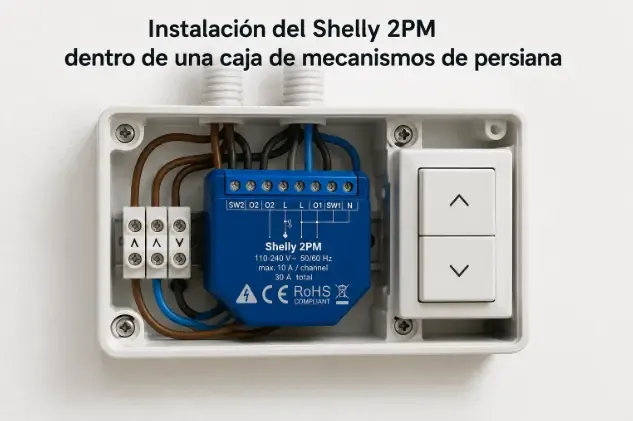

Se mete dentro de la caja, detrás de tu interruptor actual.
- ✅ Pro: Invisible. Mantienes tus teclas e interruptores originales (Simon, Niessen, Legrand…).
- ❌ Contra: Requiere meter más cables en una caja pequeña.
Nuestra elección: El Relé Oculto (Shelly). Es más profesional, mantiene la decoración de tu hogar y permite usar la tecla física de siempre.
📋 Requisitos Previos: El Cable Neutro

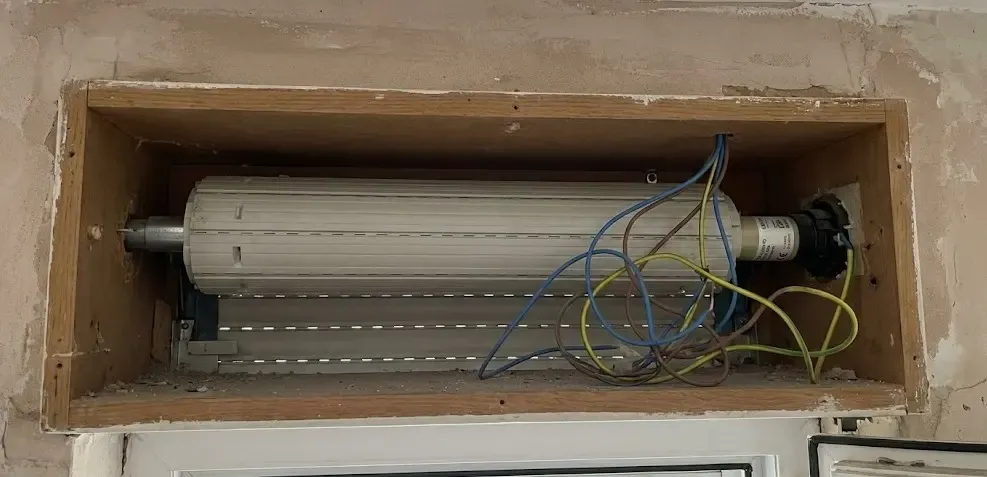

Para que esto funcione, necesitas que a la caja de la persiana lleguen Fase (L), Neutro (N) y los dos cables del motor (Subida/Bajada).
El problema habitual es que, a veces, el cable Neutro (azul) pasa directo hacia el motor por el tubo corrugado sin entrar en la caja del interruptor. Francisco te recomienda abrir la caja y mirar: si solo ves 3 cables (Fase y los dos del motor), tendrás que «pescar» un Neutro de un enchufe cercano. Sin Neutro, el Shelly no funciona.

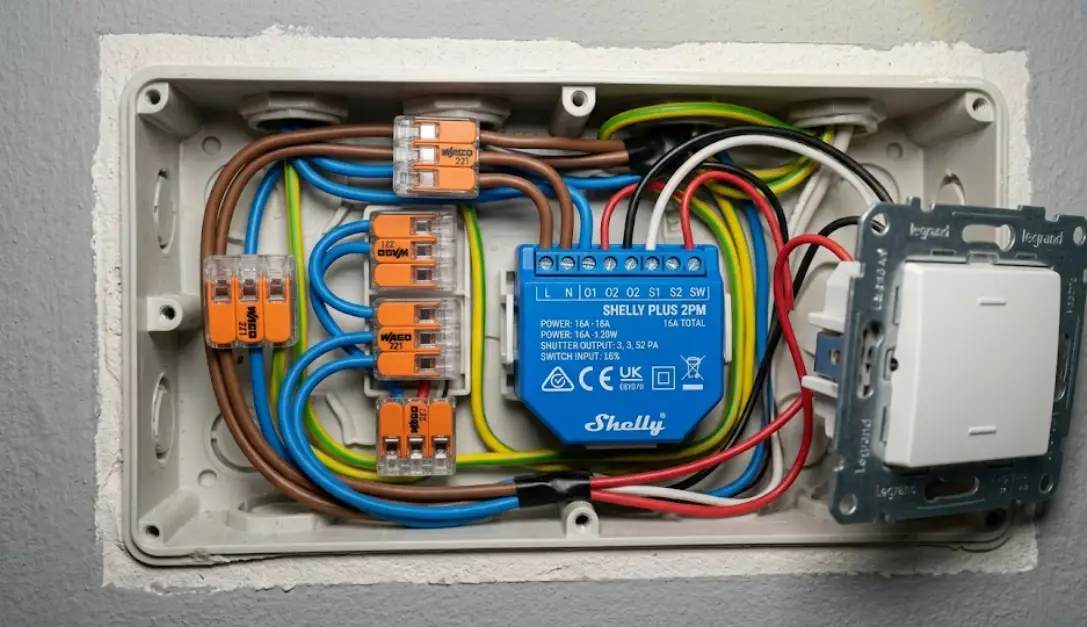

🛠️ Tutorial: Instalando el Shelly Plus 2PM
El Shelly 2PM es especial porque tiene dos canales (uno para subir, otro para bajar) y un sistema de seguridad (Interlock) para no activar ambos a la vez y quemar el motor.

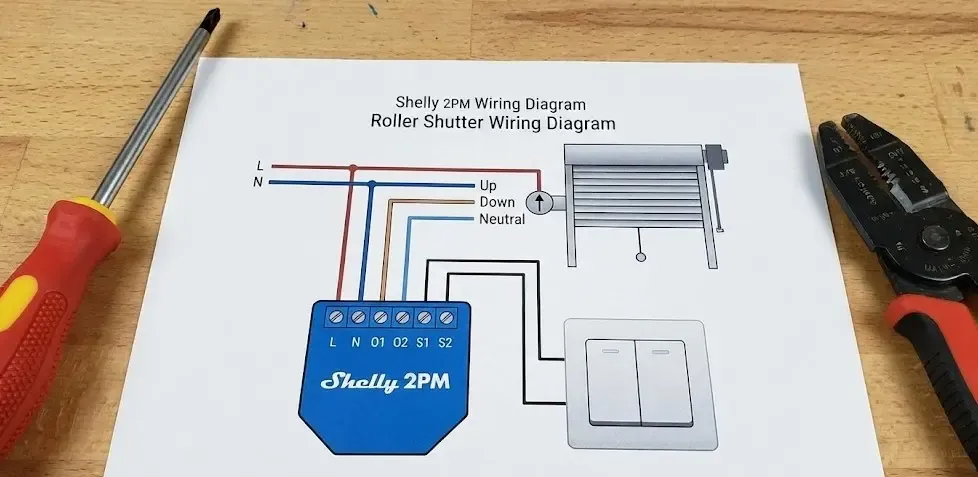

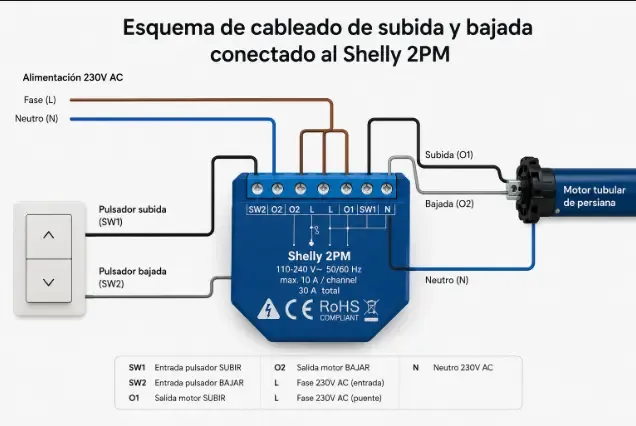

- Identifica los cables: Fase (Marrón/Negro), Neutro (Azul), Subida Motor (Marrón/Negro), Bajada Motor (Marrón/Negro).
- Conexión L y N: Conecta la Fase a la entrada «L» del Shelly y el Neutro a la entrada «N».
- Conexión Motor: Conecta el cable de subida a «O1» y el de bajada a «O2».
- Conexión Teclas: Conecta los cables que vienen de tu interruptor de pared a «S1» y «S2».
- Cierra y enciende: Vuelve a dar la luz. Si todo va bien, podrás mover la persiana desde el interruptor como siempre.
📏 La Calibración: El paso que todos olvidan
👩💻 Nota del equipo de Ayudadómotica (Software)
Si instalas el Shelly y le dices a Alexa «pon la persiana al 50%», no funcionará bien. ¿Por qué? Porque el Shelly no sabe cuánto mide tu ventana.

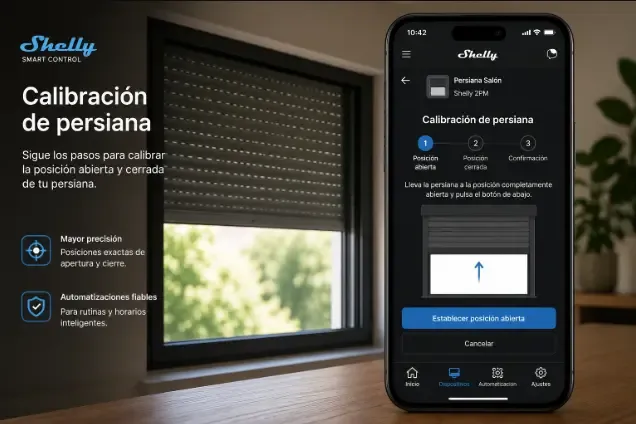

Debes ir a la App de Shelly > Ajustes > Calibración. La persiana subirá y bajará sola varias veces midiendo el consumo del motor. Cuando termine, ya sabrá que «50%» es la mitad exacta del recorrido. ¡Sin esto no hay magia!
🤖 Automatizaciones que cambian tu vida
Una vez calibrada, puedes crear rutinas increíbles:
- ☀️ Amanecer Suave: «Al salir el sol, subir persiana del dormitorio al 20%». (Despertar natural).
- 🌡️ Ahorro en Verano: «Si la temperatura exterior > 30ºC, bajar persianas al 80%». (Mantiene la casa fresca).
- 🔒 Privacidad: «Al anochecer, cerrar todas las persianas de la casa automáticamente».
Preguntas frecuentes
¿Qué pasa si pulso subir y bajar a la vez?
Si usas un Shelly 2PM en modo «Cover» (Persiana), tiene protección interna. Aunque pulses los dos botones físicos a la vez, el dispositivo solo activará una dirección para evitar quemar el motor.
¿Sirve para persianas de cinta manuales?

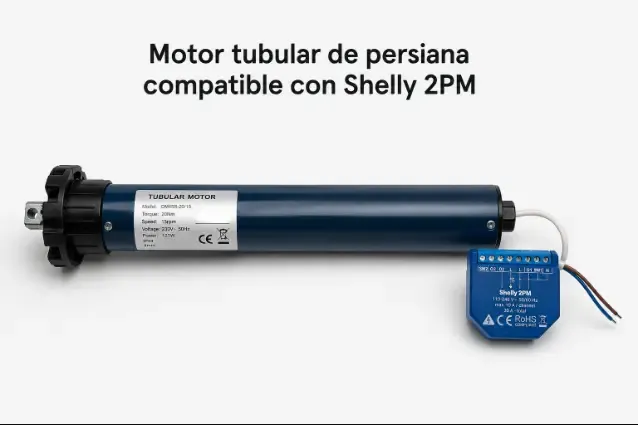

No directamente. Necesitas motorizar la persiana primero. Venden motores tubulares que se meten dentro del eje de tu persiana actual (cuestan unos 40-50€). Una vez motorizada, ya puedes ponerle el Shelly.
¿Funciona si se va el WiFi?
Sí. El interruptor físico de la pared siempre funciona, tenga internet o no. Lo que dejará de funcionar es el control desde el móvil y los comandos de voz de Alexa.
¿Cabe el Shelly en cualquier caja?
El Shelly Plus 2PM es muy pequeño, pero las cajas españolas antiguas suelen estar llenas de cables. Si no te cabe detrás del mecanismo, a veces es mejor instalarlo en la caja de registro (la tapa cuadrada cerca del techo) donde hay más espacio.
¿Te atreves a coger el destornillador? Domotizar las persianas es el proyecto que te hará sentir que vives en el futuro. Si tienes dudas con el esquema de cables de tu casa, saca una foto y pregúntanos abajo.
